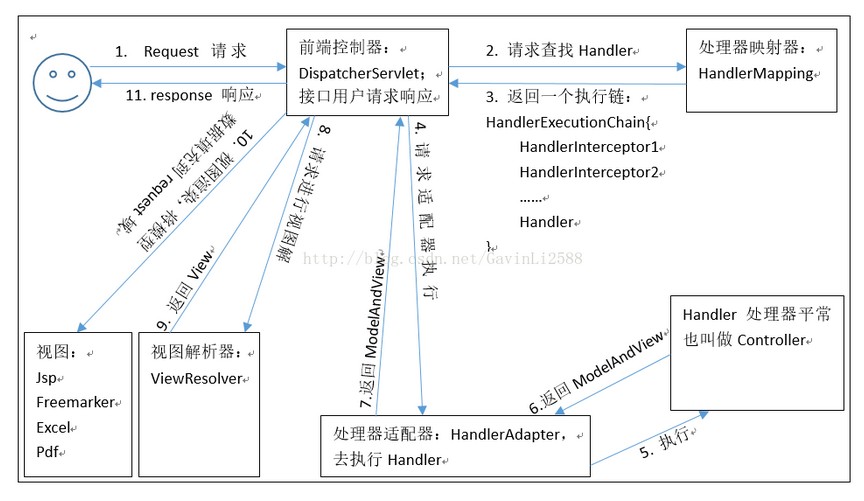

第一步：发起请求到前端控制器（DispatcherServlet）

第二步：前端控制器请求处理器映射器（HandlerMaping）查找处理器（Handler），可以根据xml配置、注解进行查找

第三步：处理器映射器向前端控制器返回处理器

第四步：前端控制器调用处理器适配器（HandlerAdapter）去执行处理器

第五步：处理器适配器去执行Handler

第六步：处理器执行完成给适配器返回ModelAndView

第七步：处理器适配器向前端控制器返回ModelAndView

 ##ModelAndView是springmvc框架的一个底层对象，包括Model和View

第八步：前端控制器解析视图渲染，视图渲染将模型数据（在ModelAndView对象中）填充到request域

第十一步：前端控制器向用户返回视图

1. 前端控制器(核心控制器)DispatcherServlet:用户请求最先达到的控制器,前端控制器调用其他组件处理请求,是MVC架构中的C,是整个流程控制的核心.其存在降低了组件间的耦合性.

2. 处理器映射器HandlerMapping:负责根据用户请求找到处理器.

3. 处理器Handler:具体的业务方法.
   注意：编写Handler是要按照适配器的要求去做，这样适配器才能正确的运行处理器；

4. 处理器适配器HandlAdapter: 对处理器进行执行.这是一种适配器模式的应用.
   作用：按照特定的规则（HandlAdapter要求的规则）去执行Handler

5. 视图解析器ViewResolver: 负责将处理结果生成视图. ViewResolver首先根据逻辑视图名解析成物理视图名
   即具体的页面地址,再生成View视图对象,最后对View进行渲染将处理结果通过页面展示给用户.

6. 视图View: 具体的页面。View是一个接口，实现类支持不同的View类型（jsp，pdf..）
